贝朗 外周神经丛刺激器4892098，4892070

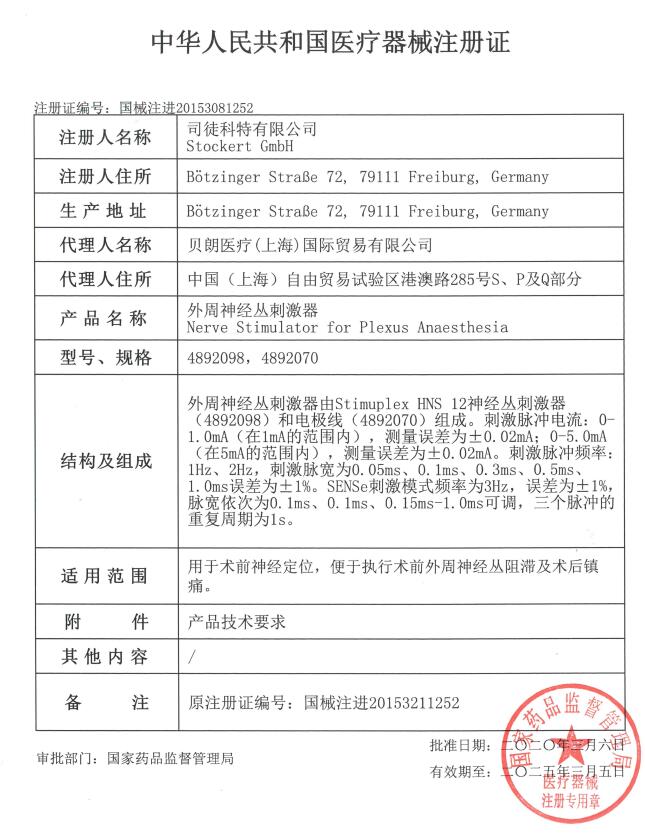

　结构及组成/主要组成成分外周神经丛刺激器由Stimuplex HNS 12神经丛刺激器（4892098）和电极线（4892070）组成。刺激脉冲电流：0-1.0mA（在1mA的范围内），测量误差为±0.02mA；0-5.0mA（在5mA的范围内），测量误差为±0.02mA。刺激脉冲频率：1Hz、2Hz，刺激脉宽为0.05ms、0.1ms、0.3ms、0.5ms、1.0ms误差为±1%。SENSe刺激模式频率为3Hz，误差为±1%，脉宽依次为0.1ms、0.1ms、0.15ms-1.0ms可调，三个脉冲的重复周期为1s。

　　适用范围/预期用途用于术前神经定位，便于执行术前外周神经丛阻滞及术后镇痛。

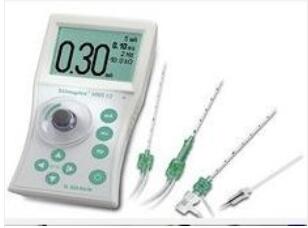

　　易舒杰外周神经丛刺激器Stimuplex HNS 12

　　神经阻滞定位的

　　创新技术享誉全球

　　的技术

　　外周神经丛刺激技术与时俱进

　　与所有的自然进程一样，局部麻醉也是要不断发展的，通过将易舒杰Stimuplex HNS 12这一新型产品投放市场，贝朗在局部麻醉这一令人振奋的领域率先进行了革命性的努力。这一的外周神经丛刺激器增强了安全性并改善了麻醉效果。

　　从享有世界盛誉的外周神经丛刺激器HNS 11升级而来，易舒杰Stimuplex HNS 12将是进化里程中的下一个目标。此新型神经丛刺激器包括所有已经实践验证的性能及新晋应时功能，使神经丛刺激用于外周神经阻滞时较以往更安全、更有效。

　　结合我们刺激范围恰当的刺激针和刺激导管套件，贝朗可提供完美适合您需要的各种材料，满足不断变化的局部麻醉场景。

　　新颖的外形

　　大屏幕，完整的图形显示

　　放大的全图形液晶显示使您一目了然各种必要信息。视角宽，确保您有良好的可视度。

　　下列信息一直显示在刺激界面上

　　刺激幅度（mA）

　　电流范围

　　刺激宽度（ms）

　　刺激频率（Hz）

　　负载阻抗（kΩ）

　　电荷传输（nC,如被激活的话）

　　外形设计符合人体工程学特点

　　新款机身可完美适应您手，握持更安全，更方便。

　　数字式刻度盘

　　的、触摸式电流调节方式，带有方面的触-放渐调式反馈。

　　直接访问键

　　直接访问键可使您方便地将与临床环境相适应的参数设置为最重要、最常用（振幅范围-mA,刺激宽度-ms，刺激频率-Hz）。

　　简单的菜单导航操作

　　通过菜单键区上带有箭头按键的菜单导航，您可以方便地对默认设置进行调整。只需按下开/关按钮不到1秒钟，就会跳回到刺激界面。

　　优异的功能

　　由于其拥有大屏幕的显示器，新型易舒杰Stimuplex HNS 12能够比其它神经丛刺激器发出更准确的信息。

　　菜单键区上带有箭头的按键使您可以轻松的通过菜单导航进行操作，并可以预先进行参数和选项的设置。开机时易舒杰Stimuplex HNS 12将一直以这些设置启动。

　　菜单导航

　　便于理解的菜单结构使您毫不费力地输入所有设置。可在子菜单中进行进一步的设置。

　　刺激持续时间

　　在刺激持续时间设置中预先设置脉冲持续时间

　　阻抗检查

　　当由于电极线松脱或皮肤电极干燥造成阻抗水平超出可接受范围时，易舒杰Stimuplex HNS 12会向您发出警报。

　　电流阈值

　　根据预先设置的脉冲持续时间，外带轮廓线的数字将会提示推荐的电流阈值不足，此时刺激针可能与神经靠的太近。

　　电流范围

　　在刺激电流范围设置中预先设置您的标准电流范围。

　　易舒杰外周神经丛刺激器Stimuplex HNS 12

　　操作优势

　　先进的人体工程学设计：外形符合人体工程学设计，大屏幕显示

　　数字式渐调旋钮刻度盘可使您进行的触-放式电流调定

　　屏幕上可示的报警信号及可闻的音频信号可让使用者明了各种相应的神经定位偏差

　　“直接访问”键可让您在刺激电流和脉冲宽度间进行快速切换

　　中文菜单，操作界面友好

　　提升功能的附件

　　产品名称 编号

　　易舒杰Stimuplex HNS 12带有适合所有贝朗针的连接电缆 489 2098

　　选配件

　　Stimuplex HNS 11/12的连接电缆，长度为125cm 489 2070

　　用于经皮确认神经分布的Stimuplex笔专用装置 489 2099

　　刺激针的可刺激范围恰当

　　为了获得刺激效果和最有效阻滞，我们建议使用易舒杰Stimuplex HNS 12并选用已经实践验证的刺激针（StimuplexD）及导管套件（Contiplex Tuohy,ContiplexD）。各款刺激针均与贝朗的各种Stimuplex神经丛刺激器相匹配。

　　Stimuplex神经丛刺激笔

　　可经皮确认神经分布的新型Stimuplex笔，有助于预先穿刺部位，同样也适合教学和培训。

　　1.1应用范围：

　　外周神经刺激便于执行术前外周神经（丛）阻滞。用户不必再依赖患者对异常感觉的反馈。基本上排除了机械神经损伤的风险。

　　当刺激针放到足够靠近目标神经的位置时，预定义的电脉冲在运动传出纤维处产生肌肉收缩，并在感觉传入纤维处以电刺激方式引起感觉异常。在此过程中，应注意避免注射针与神经的直接接触。

　　神经丛刺激器仅用于术前神经定位，绝不能用于正在接受手术的患者身上。

　　外周神经电刺激（PNS）不能替代执行局部麻醉所需的解剖知识，因此掌握局部解剖知识和神经分布区域是先决条件。

　　神经丛刺激的优点：

　　用户不必依赖患者提供的信息，也不需要患者配合，就能获取客观的肌肉反应

　　针不用直接接触神经，没有疼痛的异常感觉，无机械神经损伤，也不需要神经内注射

　　允许和可行的选项：

　　根据患者需要，可在阻滞前实施和镇痛

　　阻滞前实施全身麻醉

　　在麻醉或局部麻醉区域中，远离此前实施局部麻醉程序的部位进行阻滞

　　扩展应用范围

　　提高安全标准

　　神经膜上的静息电位是80mV左右。相对于周围介质而言，细胞内部带负电荷。足够大的离子运动将膜电位降至55mV，使膜能够自由渗透，并产生动作电位。

　　各类神经纤维对电刺激的敏感度各不相同。A-alpha运动纤维的时值最短（50-100μs）。传输痛觉传入纤维（A&和C纤维）在最小电流时需要较长的脉冲（150和/或400μs）。使用短脉冲（0.10ms）能够定位混合的外周神经，而不需要触发痛觉。对于纯感知神经，建议使用较长的脉冲（0.30ms,0.50ms或1.00ms）。

　　在使用单极针（针体绝缘，针尖导电）时，触发肌肉收缩所需的电流 脉冲振幅）与针尖到神经的距离相关。电流越小，越能准确地定位目标神经。这样能更快发作，并确保更可能的阻滞成功。

　　尽管如此，应采用预定义的阈电流并保持在这个范围内，以避免过度靠近神经和神经受损。

　　电脉冲 脉宽）越短，传到神经的电流增大越快。这样，医师能更清楚地分辨针头与神经的距离是否足够近。刺激针应始终连接到负极。如果针连接到正极，则需要更大的电流。刺激针的导电针头会影响电场的形状。针尖的电子发射部位越小，该点的电流密度就越高，在定位神经后的电流阈值也就越低。

　　1.2适用症

　　对上下肢的手术干预

　　吸入风险较高的患者

　　血液动力不稳的患者

　　术后镇痛，以进行早期活动和物理治疗

　　再植手术

　　诊断性和治疗性阻滞

　　1.3禁忌症

　　拒绝局部麻醉的患者

　　穿刺部位感染

　　术前已知神经功能障碍

　　解剖结构异常

　　严重的凝血功能紊乱

　　肝功能不良
